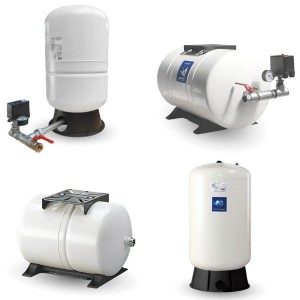

Réservoir a diaphragme

En savoir plus

Découvrez notre gamme de réservoir à diaphragme de 20 à 500 L de qualité premium, à cuve acier ou composite. Nos réservoirs à diaphragme permettent de constituer une réserve d'eau sous pression pour améliorer l'efficacité de vos pompes immergées ou de vos pompes de surface. Bénéficiant d'une très grande durée de vie , ces réservoirs à diaphragme sont garantis 5 ans et ne nécessitent aucune maintenance. Grâce à leur membrane en butyle alimentaire, ils sont certifiés ACS et utilisables pour de l'eau potable. Nos réservoirs à diaphragme constituent une alternative aussi performante et plus durable que nos réservoirs à vessie dans le cadre de la création d'un groupe surpresseur.

Des réservoirs à diaphragme de qualité professionnelle et conçus pour durer

Nos réservoirs à diaphragme sont du fabricant GWS (global Water Solutions, propriétaire de la marque Challenger), marque américaine faisant référence dans l'univers des réservoirs sous pression. Gage de sa qualité, toute notre gamme bénéficie d'une garantie constructeur de 5 ans. Chaque ballon surpresseur à diaphragme est testé avant sa sortie d'usine. Nos réservoirs à diaphragme bénéficient ainsi d'une fiabilité à toute épreuve et vous garantissent à votre système de pompage de longues années de fonctionnement sans heurts.

D'une conception particulièrement soignée, ces réservoirs supportent une pression maximale de 10 bars. Ils sont conçus à partir de matériaux de qualité : membrane en butyle, revêtement interne d'étanchéité en polypropylène, etc. Leur valve d'air est équipée d'un joint O-ring, garantissant une étanchéité parfaite du matelas d'air (perte de pression mesurée à 5 ans < 0.1 bar0). Nous vous proposons deux gammes de réservoir diaphragme :

• Réservoirs à diaphragme acier : ballon surpresseur en inox protégé par une couche de résine polyuréthane bicomposant, ils supportent jusqu'à 10 bars de pression.
• Réservoirs à diaphragme composite : ballon en fibre de verre et résine époxy, ils supportent jusqu'à 8,6 bars de pression. Insensibles à la corrosion, ces ballons surpresseurs sont installables en extérieur et sont parfaitement adaptés aux environnements marins. Ces réservoirs surpresseur sont par ailleurs extrêmement légers.

Pourquoi faut-il installer un réservoir surpresseur à diaphragme dans un système de pompage ?

Les pompes immergées ou de surface supportent un nombre de démarrages par heure limité. En cas de sur sollicitation, la pompe va chauffer et s'user prématurément. Grâce à sa réserve d'eau sous pression, un réservoir à diaphragme permet de réduire les cycles démarrage/arrêt d'une pompe, et donc de la préserver. Associé à un pressostat, le ballon surpresseur gère automatiquement les démarrages/arrêts de la pompe en fonction de l'ouverture du robinet ou du système d'arrosage.

Alimenté par une pompe, le réservoir à diaphragme constitue une réserve d'eau sous pression, stable et utilisable à tout moment. Dès qu'un robinet est ouvert, cette eau sous pression est utilisée pour alimenter le réseau de distribution. La pompe reste au repos, tant que la pression dans le réservoir reste suffisante. Lorsque la pression mesurée par le pressostat (l'organe de contrôle du groupe surpresseur) passe sous un seuil prédéfini, le pressostat déclenche le démarrage de la pompe qui prend le relais, alimentant le réseau et remplissant à nouveau le réservoir.

Réservoir à diaphragme : le ballon surpresseur qui allie performance, durabilité et facilité d'emploi

Les réservoirs à diaphragme appartiennent aux réservoirs surpresseurs haut de gamme. Performants, durables et sans maintenance, leurs avantages sont nombreux.

Ballons surpresseurs : trois technologies différentes à ne pas confondre

Il existe trois types de réservoirs surpresseurs :

• Réservoirs à diaphragme : la membrane diaphragme est fixée de manière permanente à l'intérieur du ballon surpresseur. Elle sépare le réservoir en deux : d'un côté,, la partie contenant l'air sous pression, de l'autre, celle contenant l'eau sous pression (cette partie est tapissée d'un liner en polypropylène).
• Réservoirs à vessie : la membrane vessie constitue une poche dans le réservoir. L'eau sous pression reste dans la vessie et n'entre pas en contact avec le réservoir du ballon suppresseur. La vessie est remplaçable.
• Réservoirs galvanisés : le réservoir ne dispose pas de membrane. L'air et l'eau sous pression sont en contact. À capacité égale, le volume utile d'eau sous pression est plus faible que pour les réservoirs à vessie ou à diaphragme.

Les avantages des réservoirs à diaphragme sur les autres types de réservoirs surpresseurs

Les réservoirs à diaphragme présentent deux avantages majeurs par rapport aux réservoirs à vessie :

• Un réservoir à diaphragme ne nécessite pas de maintenance. Contrairement à un réservoir à vessie ou galvanisé, il n'y a pas besoin de refaire régulièrement le matelas d'air. La chambre d'air sous pression scellée lors de la fabrication est totalement étanche.
• Le volume utile d'eau sous pression d'un réservoir à diaphragme est équivalent à celui d'un réservoir à vessie largement supérieure à celle d'un réservoir surpresseur galvanisé de même capacité.
• Le réservoir à diaphragme bénéficie d'une plus grande durée de vie que le réservoir à vessie. La membrane diaphragme étant plus épaisse qu'une membrane vessie, sa durabilité est bien supérieure. Certes, elle n'est pas remplaçable, mais elle vous offre de très nombreuses années de tranquillité.
• Comme tous les réservoirs de type surpresseur, un réservoir à diaphragme protège vos canalisations des coups de bélier générés par les démarrages/arrête de la pompe.

Comment choisir un réservoir surpresseur à diaphragme ?

Pour bien choisir votre réservoir à diaphragme, déterminer tout d'abord le volume le plus adapté à vos besoins.

Quelle capacité pour mon ballon surpresseur à diaphragme ?

Le volume nécessaire pour un surpresseur dépend beaucoup de vos habitudes personnelles, voici quelques éléments pour vous éclairer :

• Ballon surpresseur de 20 à 50 litres : alimentation domestique d'un WC ou d'un robinet
• Réservoir de surpression de 80 à 100 litres :
  • Système de récupération d'eau de pluie domestique (WC + lave-linge + robinet)
  • Arrosage du jardin
• Réservoir à diaphragme de 200 à 300 litres :
  • Alimentation domestique en eau potable
  • Arrosage d'un grand jardin
• Ballon surpresseur de 500 litres : exploitation agricole, usage professionnel ou collectif

Si vous optez pour un réservoir à diaphragme de 100 litres, vous pourrez en outre choisir entre la version verticale et la version horizontale. Entre les deux formats, les performances seront strictement identiques. Vous pourrez donc choisir le réservoir surpresseur le plus adapté à l'espace où vous souhaitez l'installer.

Surpresseur acier ou composite : comment choisir ?

Concernant la matière du réservoir (ballon surpresseur acier ou ballon surpresseur composite), cela dépend des contraintes de votre installation : possibilité d'abriter le surpresseur, agressivité de l'environnement (zone côtière, environnement industriel, etc.), facilité d'accès et pression maximale que devra supporter le réservoir.

• Environnements propices à la corrosion (milieu marin ou côtier, environnement acide) : ballon composite
• Besoin en pression très élevé (>8 bars) : ballon acier
• Installation en extérieur : ballon composite
• Lieu d'installation d'accès difficile : ballon composite (beaucoup plus léger)

Comment constituer un groupe surpresseur avec un réservoir à diaphragme et une pompe ?

Un groupe de surpression, ou surpresseur, se compose d'une pompe (immergée ou de surface) et d'un réservoir de surpression (à diaphragme, à vessie ou galvanisé). Le réservoir d'eau sous pression se place en aval de la pompe. Son raccordement sur le circuit de pompage se fait sur un té. Il est fortement conseillé de placer une vanne avec le réservoir à diaphragme pour faciliter toute intervention dessus.

L'installation doit également intégrer un pressostat : celui-ci se place, selon le modèle, soit sur le réservoir, soit sur un té sur le circuit de distribution d'eau, après le réservoir. Le pressostat doit être raccordé électriquement à la pompe pour pouvoir la piloter.
